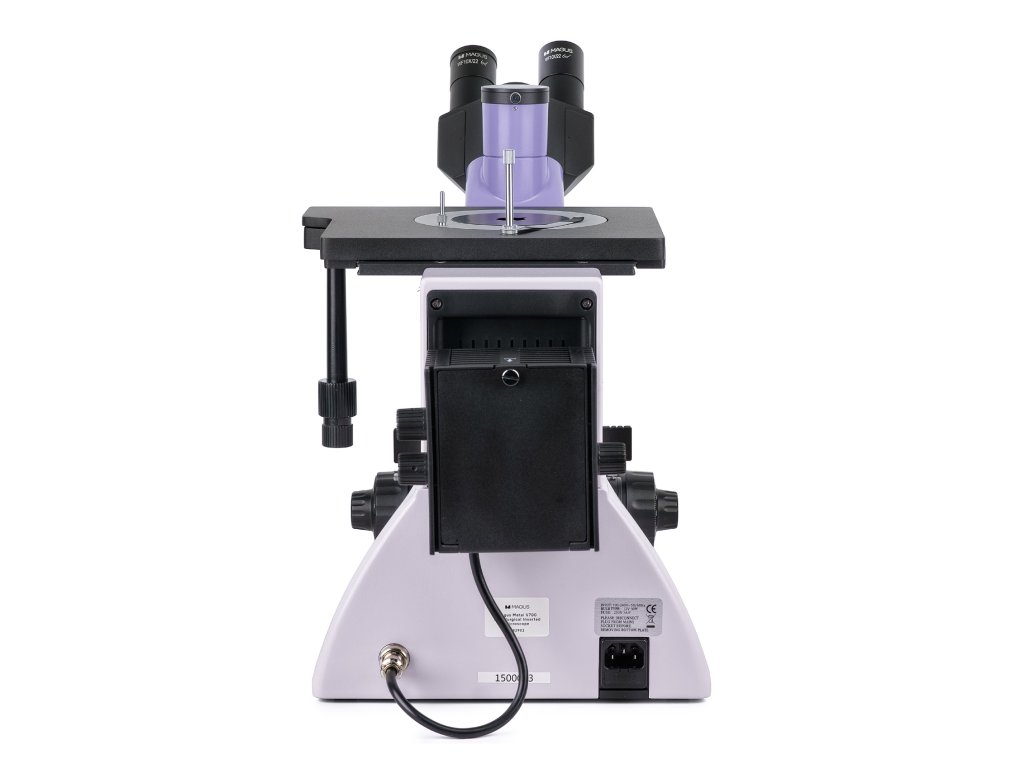

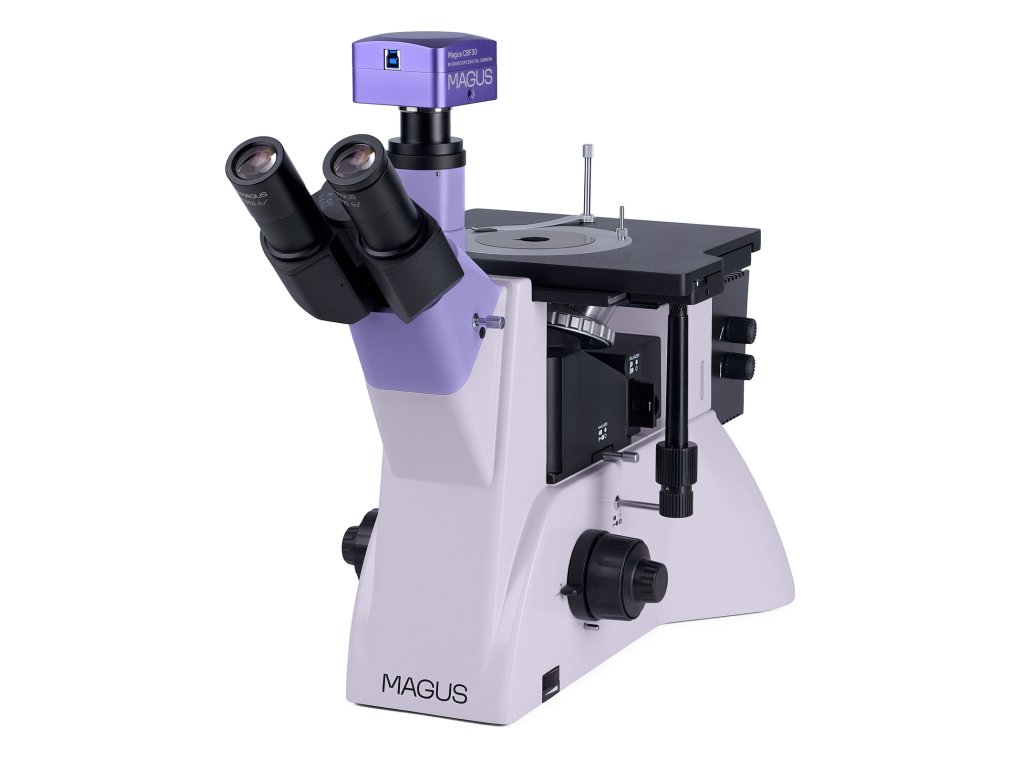

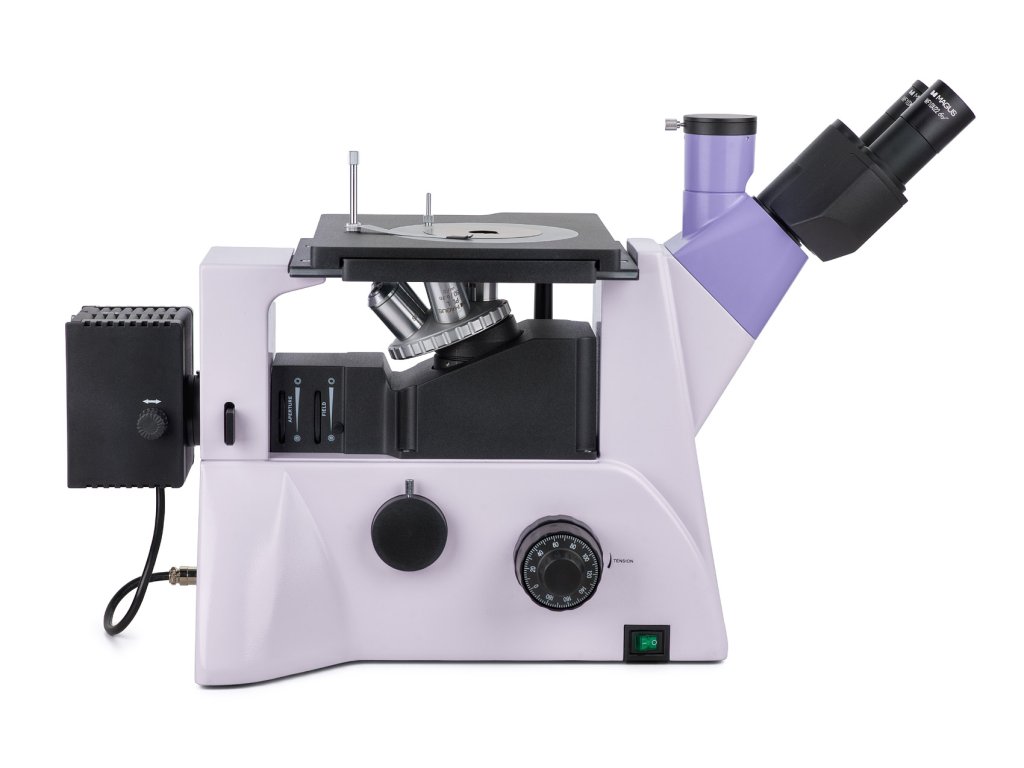

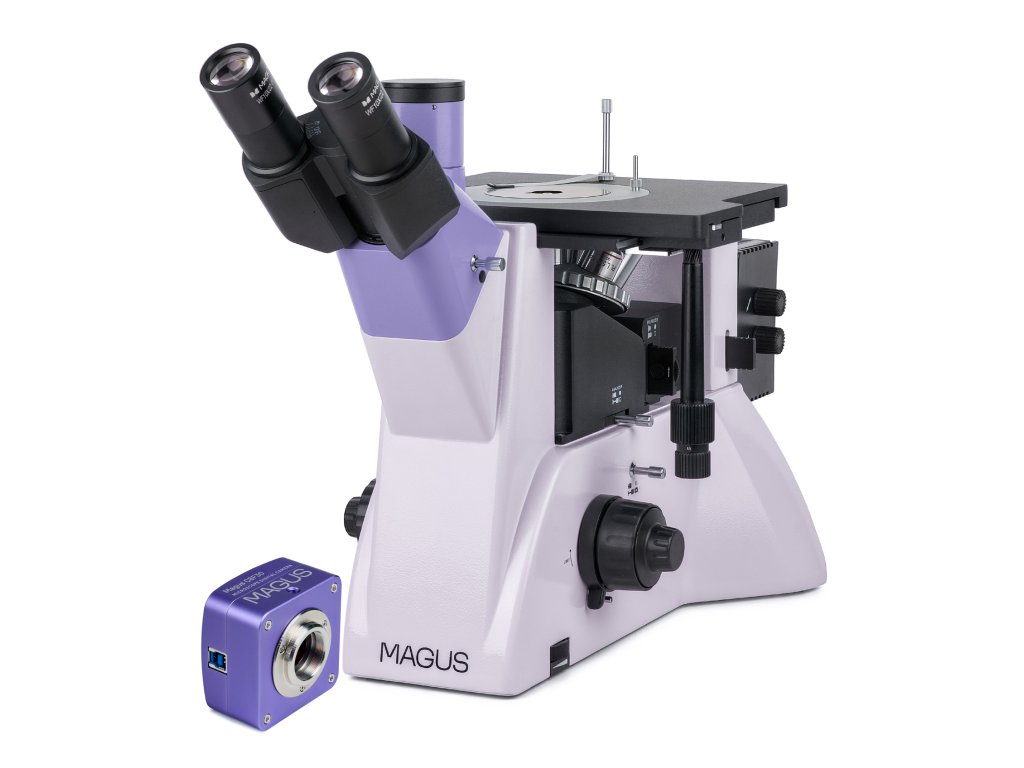

Metalurgický inverzní mikroskop digitální MAGUS Metal VD700

Detailní popis produktu

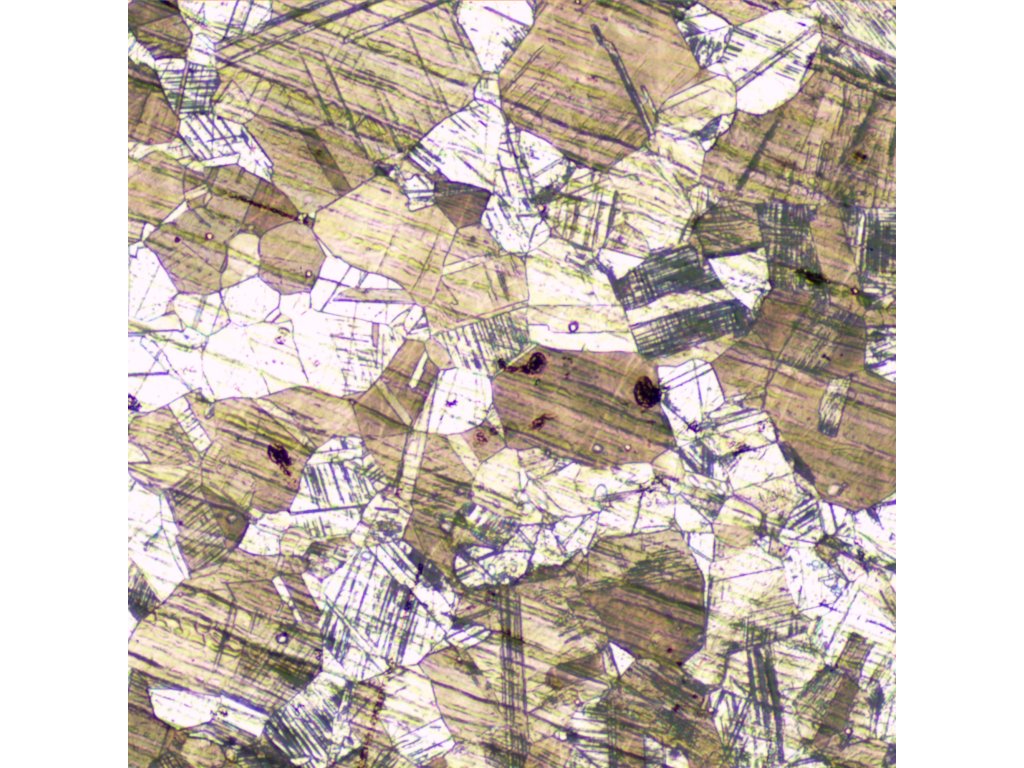

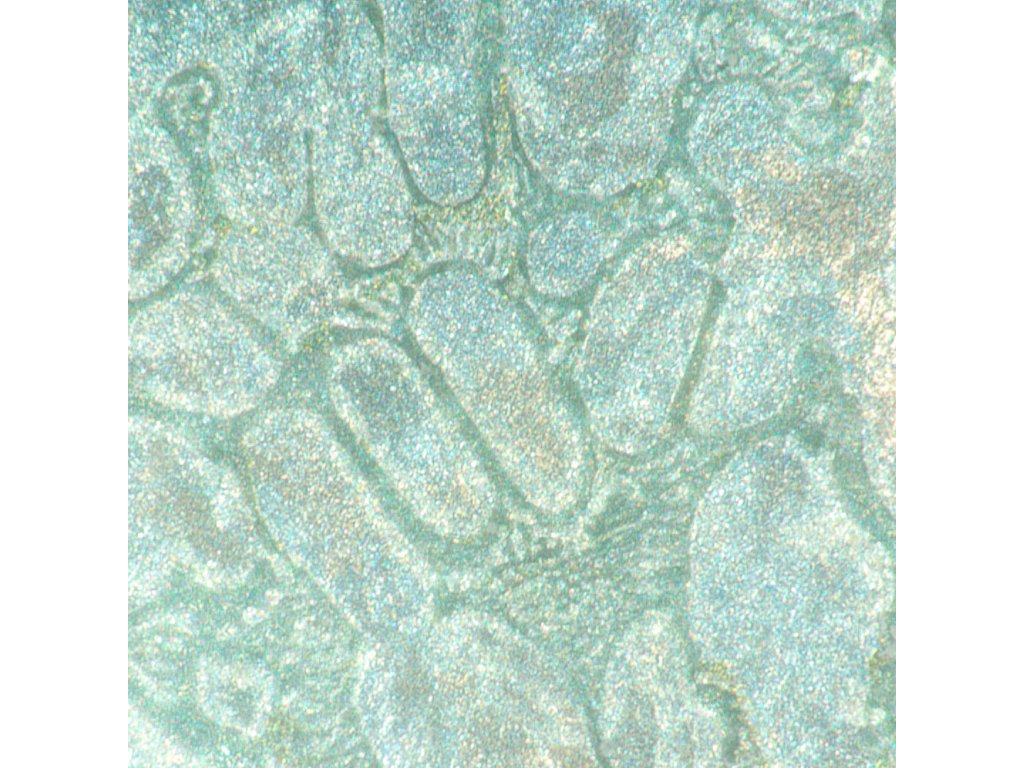

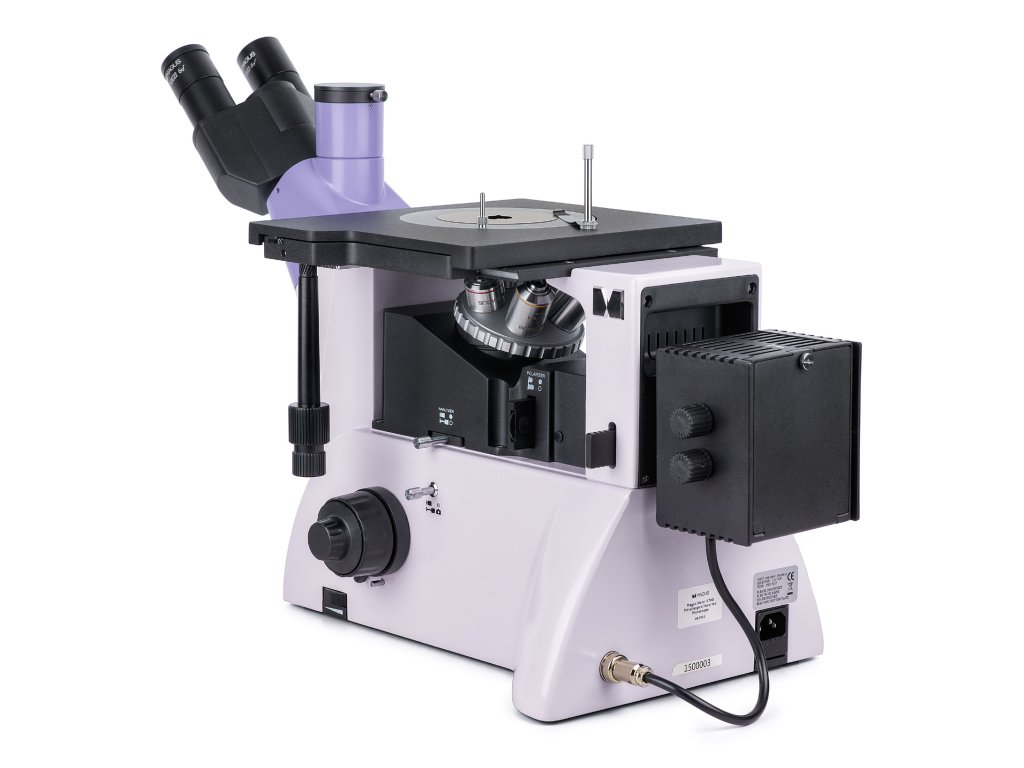

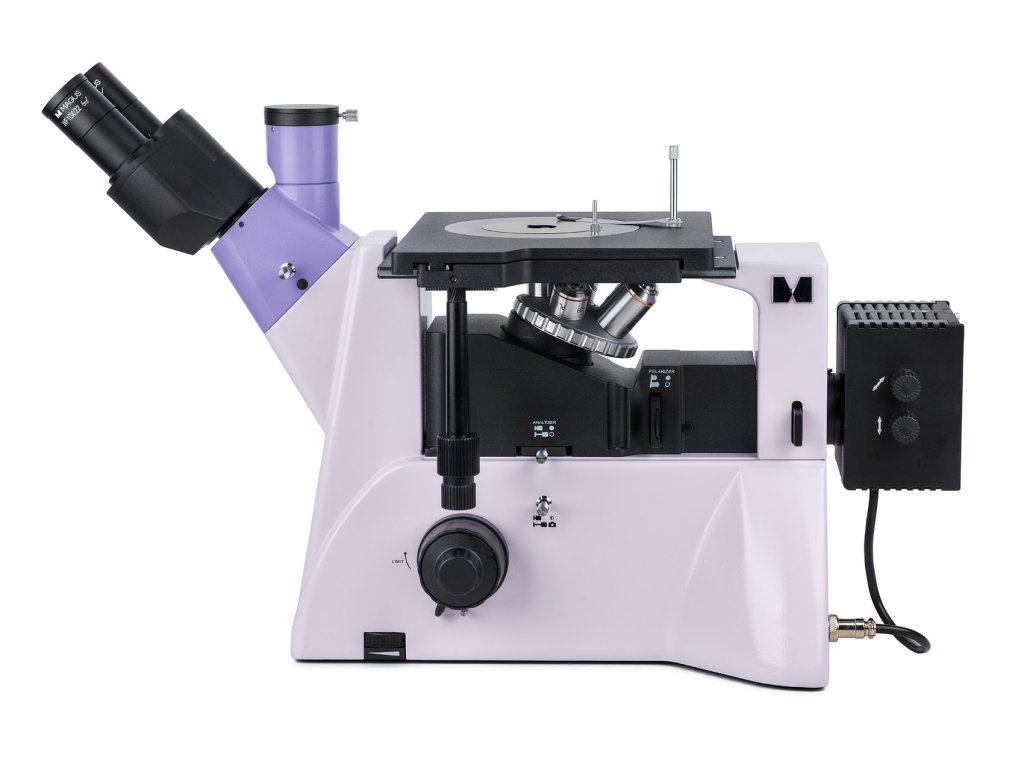

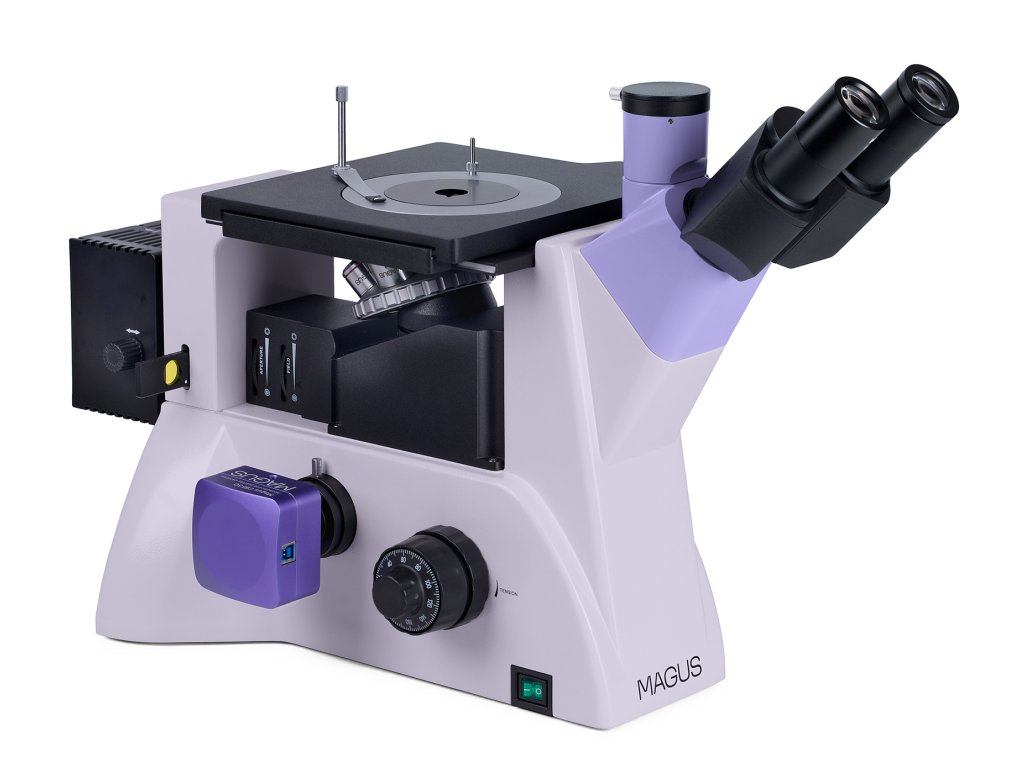

Metalurgický inverzní mikroskop MAGUS Metal V700 je vhodný ke studiu mikrostruktury kovů, slitin a polovodičů v odraženém světle. Na pracovním stolku lze uchytit vzorky do hmotnosti až 2 kg (pouze spodní povrch vzorku musí být rovný). Ostatní části vzorku není třeba opracovávat a mohou mít libovolný tvar. Mikroskop je určen pro pozorování ve světlém poli a v polarizovaném světle, má boční port pro fotoaparát a trinokulární tubus a je vhodný pro širokou škálu laboratorních a výrobních aplikací.

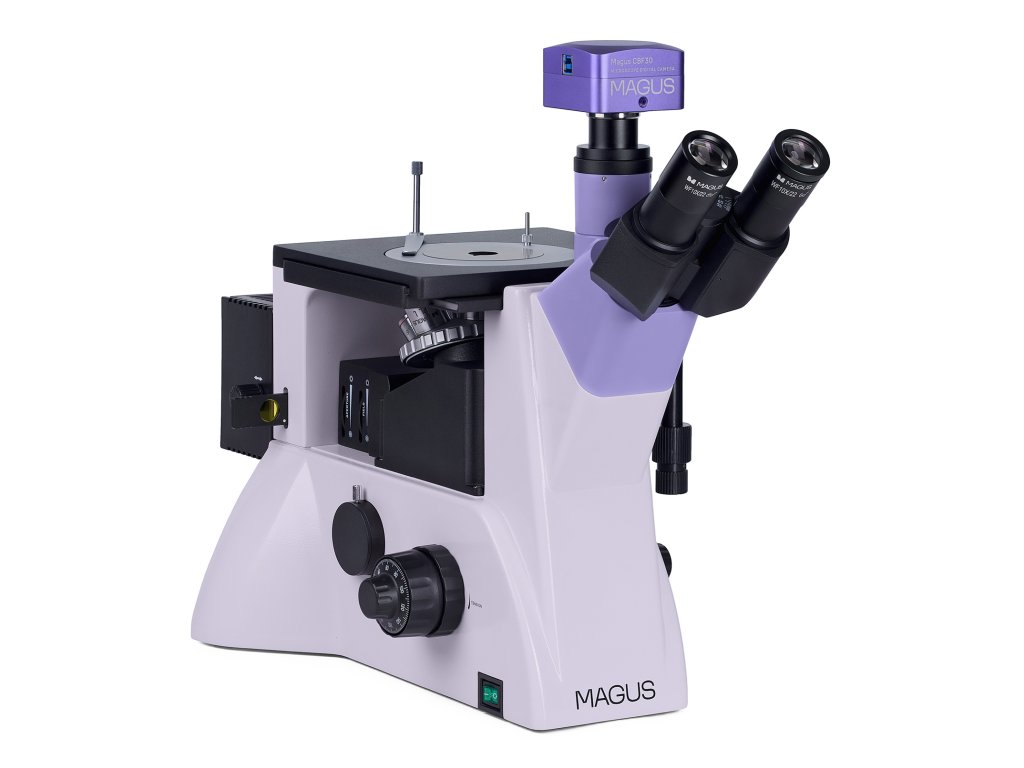

Digitální fotoaparát

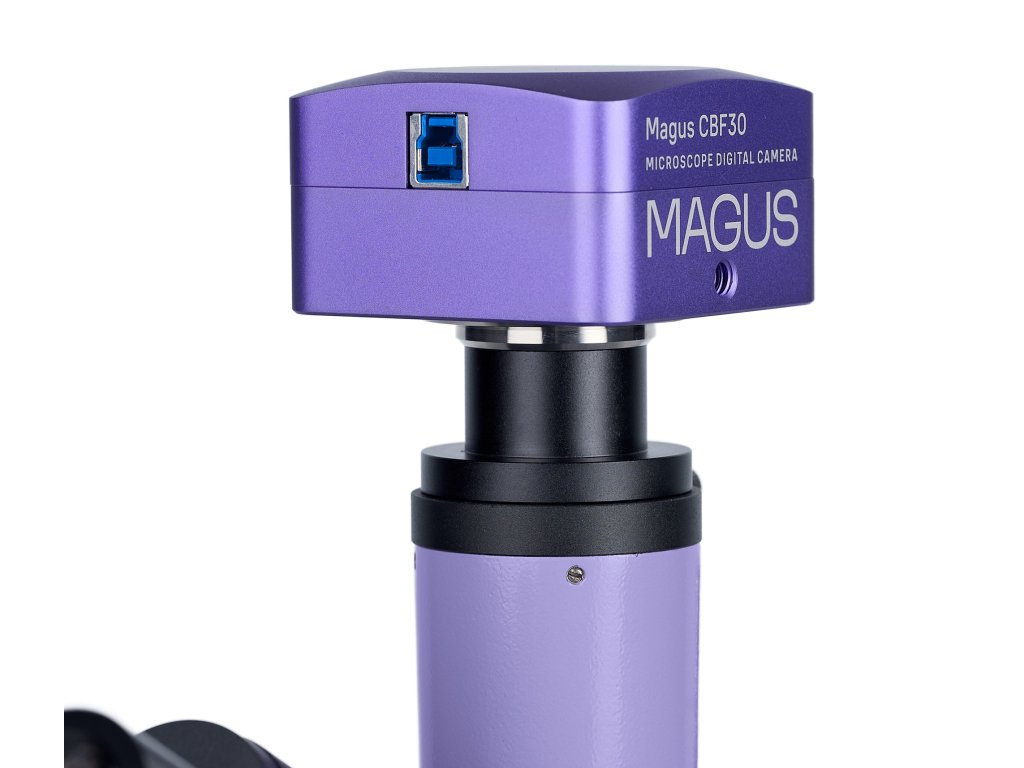

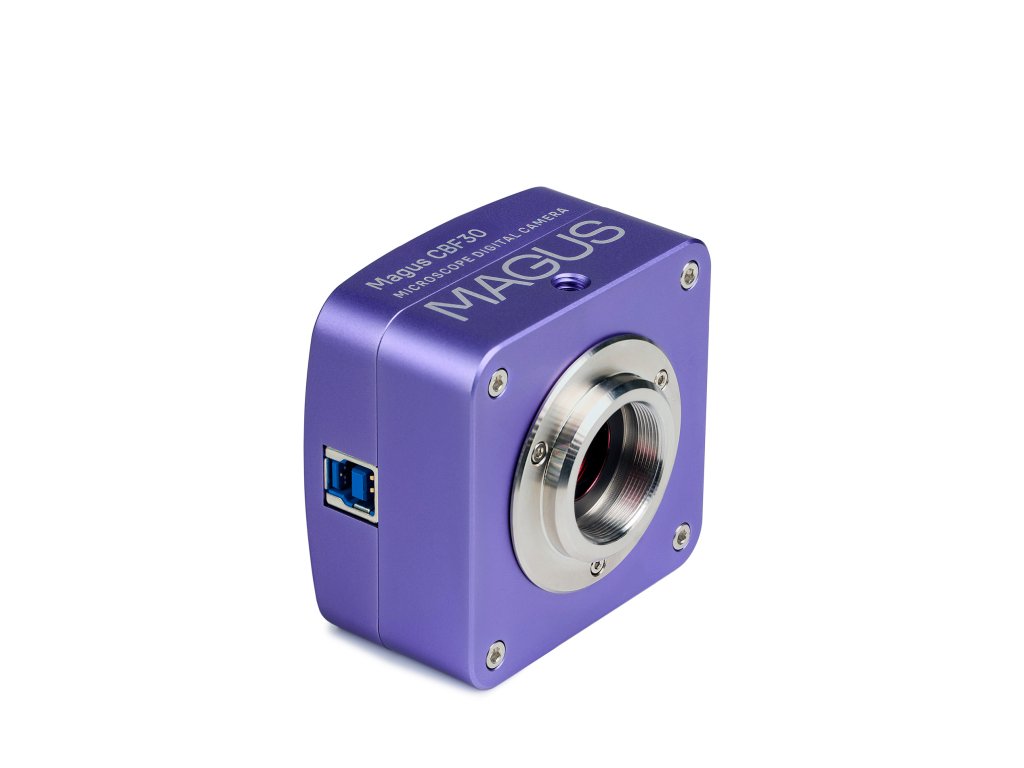

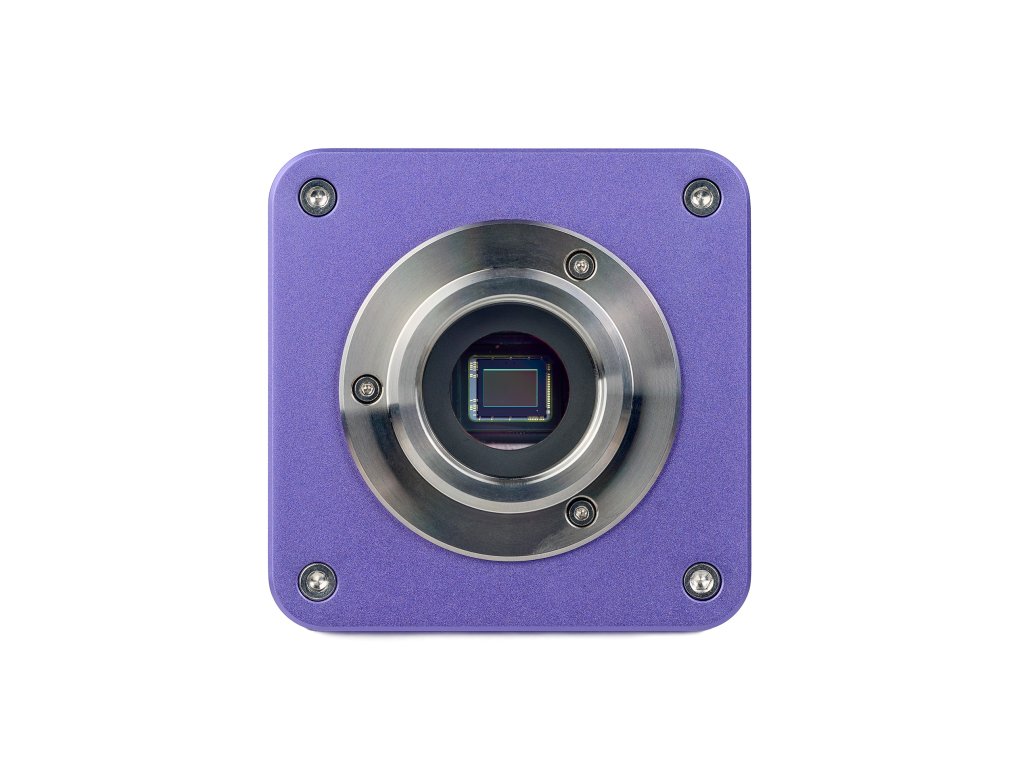

Digitální fotoaparát MAGUS CBF30 umožňuje fotografovat a natáčet video přes mikroskop, upravovat výsledné soubory, organizovat prezentace a provádět lineární a úhlové měření objektů (po správné kalibraci).
Přístroj je určen pro práci s mikroskopy používajícími metodu světlého pole a objektivy s 4x, 10x, 20x a 40x zvětšením.

Snímač s rozlišením 6,3 Mpx umožňuje pořizovat jasné a detailní fotografie a videa v maximálním rozlišení 3072x2048 px. V případě potřeby lze rozlišení snížit na 1536x1024 px. To však neovlivní snímkovou frekvenci, která zůstane na 59 snímcích za sekundu, čímž je zajištěn plynulý přechod snímků bez trhání nebo zpoždění.

Barevný CMOS snímač SONY Exmor s technologií se zadním podsvícením umožňuje používat fotoaparát i za zhoršených světelných podmínek. Obraz zůstane čitelný a jasný. Použití adaptéru se zvětšením od 0,5x do 0,75x poskytne nejčistší možný obraz bez zkreslení.

Optika

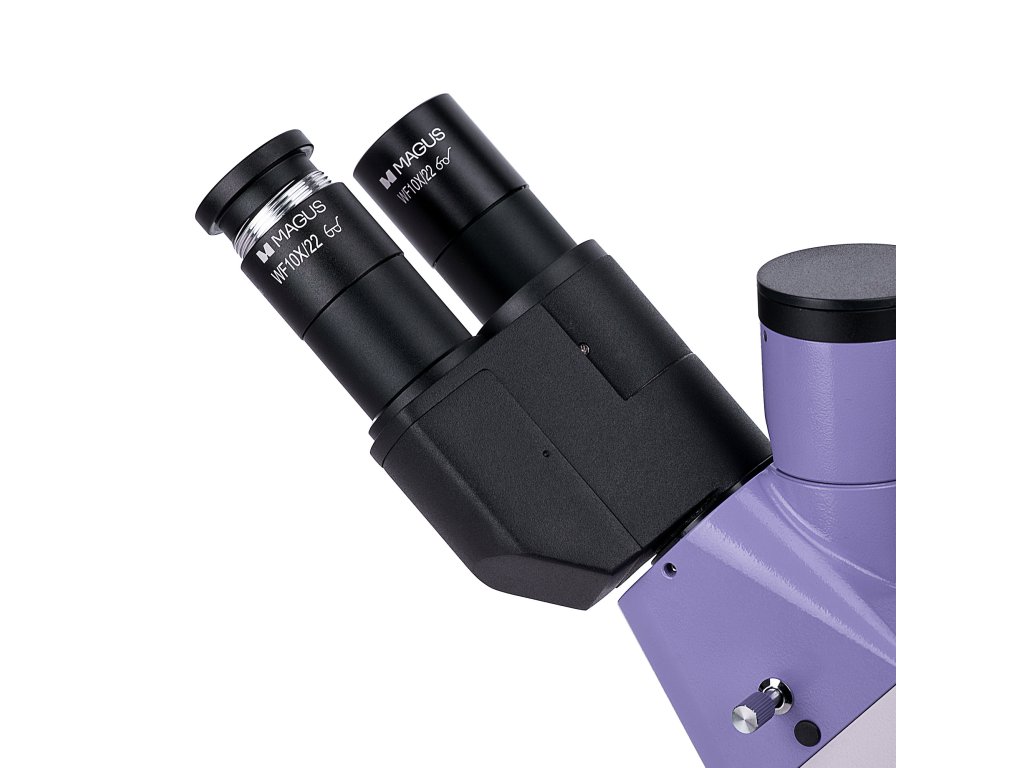

Mikroskop je vybaven trinokulární hlavou speciální konstrukce – polohu okulárů lze nastavit; k dispozici je možnost otáčení o 180°. Digitální fotoaparát je umístěn v bočním portu pro fotoaparát na těle mikroskopu a monitor je namontován v trinokulárním tubusu na hlavě mikroskopu. Rozdělení paprsku na těle – 100:0/0:100, na trinokulární hlavě 50:50 a 100:0.

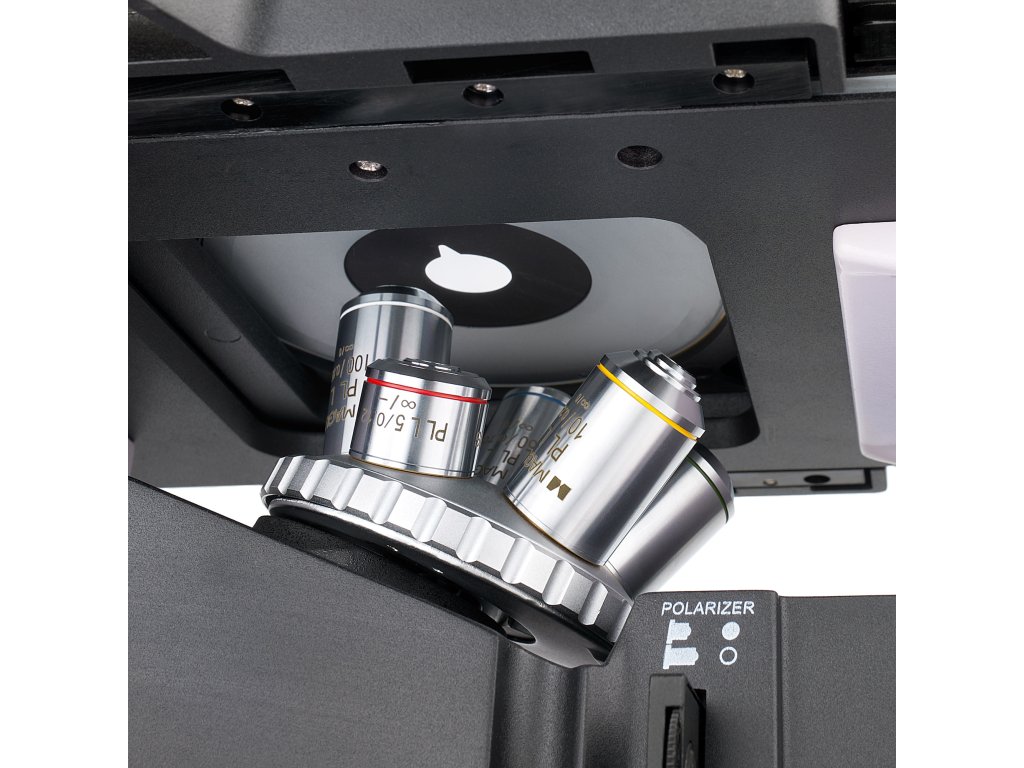

Revolverový nosič objektivů je umístěn pod zkoumaným vzorkem a má 5 slotů pro objektivy (všechny jsou součástí základní konfigurace). Všechny objektivy jsou achromatické s korekcí na nekonečno s dlouhou pracovní vzdáleností. Namísto některého z dodávaných objektivů lze namontovat další objektiv. V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 1000x.

Osvětlení

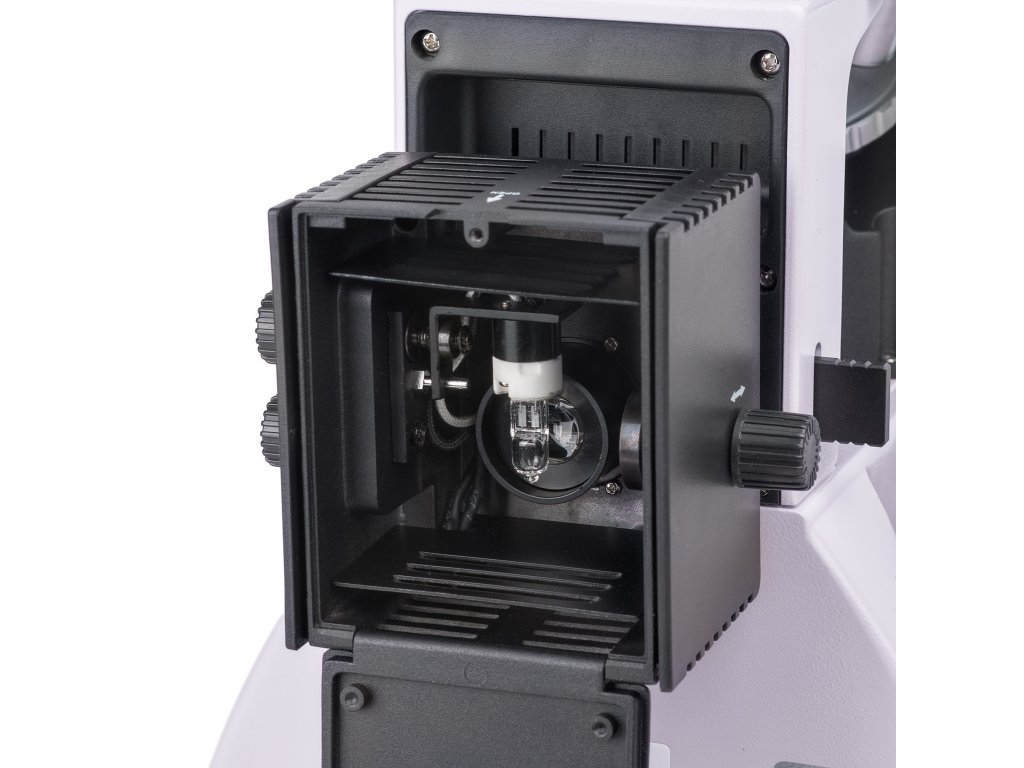

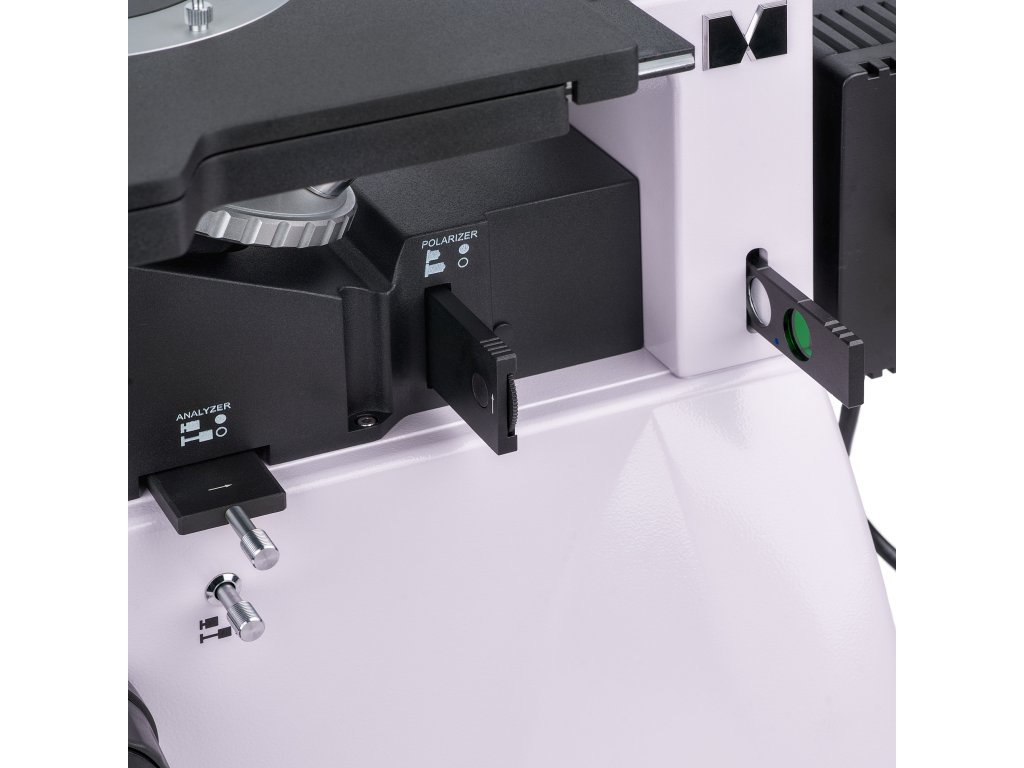

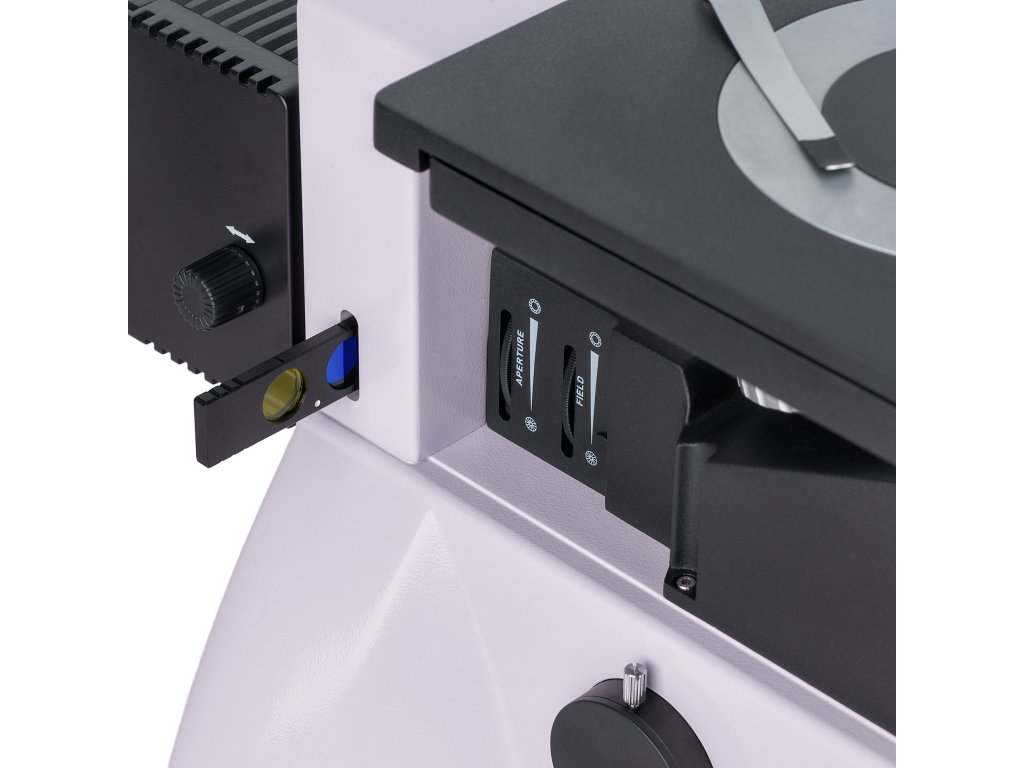

Osvětlovací soustava pro pozorování v odraženém světle má 30 W halogenovou žárovku s nastavitelným jasem. Osvětlovací těleso je napájeno ze střídavého zdroje. Poskytuje dostatečný jas pro pozorování se všemi přiloženými objektivy pomocí technik mikroskopie ve světlém poli nebo polarizační mikroskopie. K dispozici je možnost nastavení Köhlerova osvětlení a zdroj světla lze vystředit podél tří os. Pro změnu barevného podání v mikroskopické fotografii lze použít barevné filtry. K dispozici je polarizační zařízení – analyzátor a polarizátor – která jsou odnímatelná.

Pracovní stolek a zaostřovací mechanismus

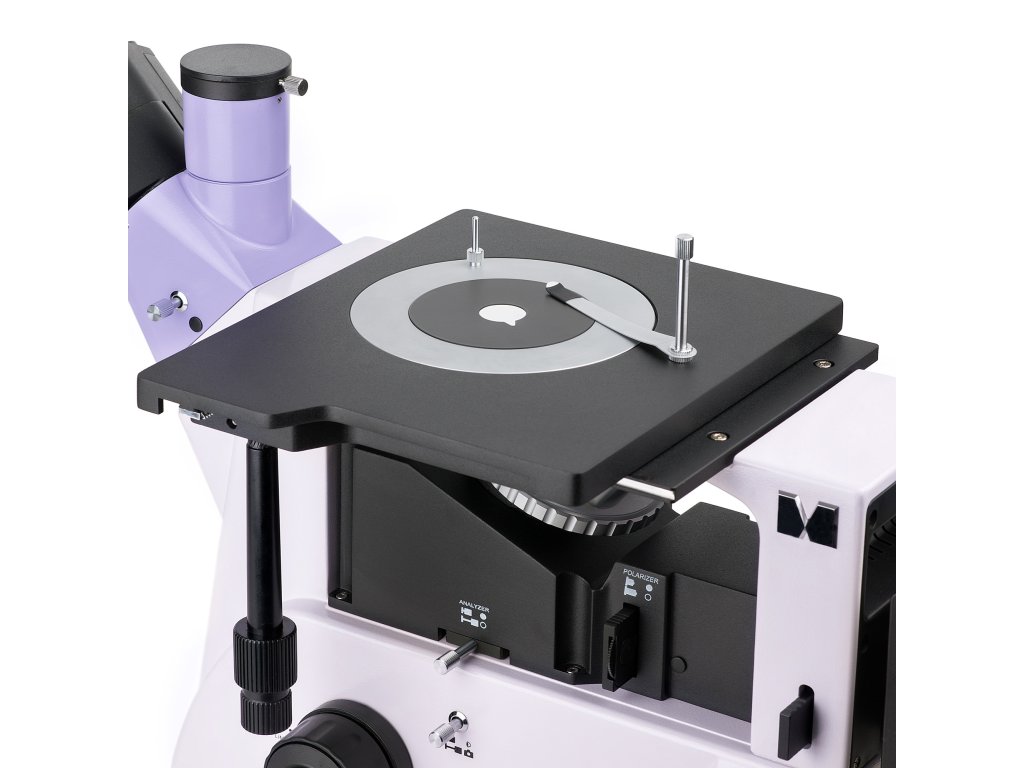

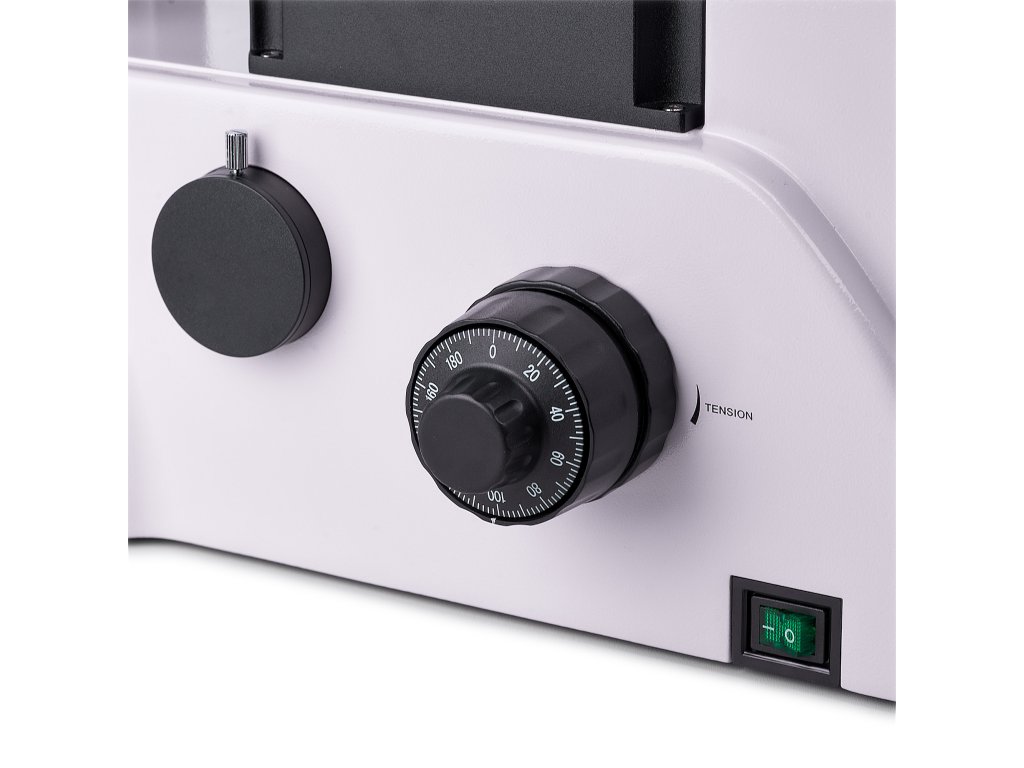

Kruhová deska pracovního stolku s otvorem o průměru 10 mm, 20 mm nebo 30 mm, která je vložena do stolku; vzorek se upevňuje pomocí držáku vzorku. Pracovní stolek je poměrně velký (242x200 mm) a pohybuje se spolu s připevněným vzorkem podél dvou os. Ostrost obrazu můžete nastavit pomocí knoflíků pro hrubé a jemné zaostření. Pomocí knoflíku můžete nastavit tuhost hrubého ostření a k dispozici je i aretační knoflík.

Příslušenství

Další příslušenství umožňuje využít mikroskop MAGUS Metal V700 na maximum. K dispozici jsou okuláry, rovinné achromatické objektivy s dlouhou pracovní vzdáleností, kalibrační sklíčka a digitální fotoaparáty.

Klíčové vlastnosti mikroskopu:

• Studium velkých a těžkých vzorků pomocí mikroskopických technik ve světlém poli a polarizační mikroskopie; měla by se opracovat pouze jedna strana vzorku
• Velký pracovní stolek, kruhové otočné desky stolku s otvory o průměru 10 mm, 20 mm a 30 mm
• Trinokulární hlavu lze během instalace otočit o 180°
• Dvě možnosti montáže digitálního fotoaparátu a monitoru: na trinokulární hlavu s rozdělením paprsků 50:50 a 100:0 nebo na tělo mikroskopu s rozdělením paprsků 100:0 nebo 0:100
• Pozorování v odraženém světle, zdroj světla – 30 W halogenová žárovka s nastavitelným jasem
• Nastavení Köhlerova osvětlení, odnímatelný analyzátor a polarizátor a zdroj světla, který lze vystředit
• Velký výběr kompatibilního příslušenství pro rozšíření možností mikroskopu

Klíčové vlastnosti fotoaparátu:

• Doporučeno pro použití s objektivy s malým zvětšením
• Barevný snímač citlivý na světlo pro čistý obraz i při slabém osvětlení
• Snímková frekvence 59 snímků za sekundu, která je dostatečná pro pozorování pohybujících se objektů nebo rychle se pohybujících procesů
• Součástí sady je software, který plně zajišťuje funkčnost všech funkcí fotoaparátu, a tedy i „rychlý start“
• Spolehlivé rozhraní USB 3.0 pro vysokou rychlost přenosu dat
• Nastavení rozlišení, takže si můžete vybrat možnost, která vám v danou chvíli nejlépe vyhovuje

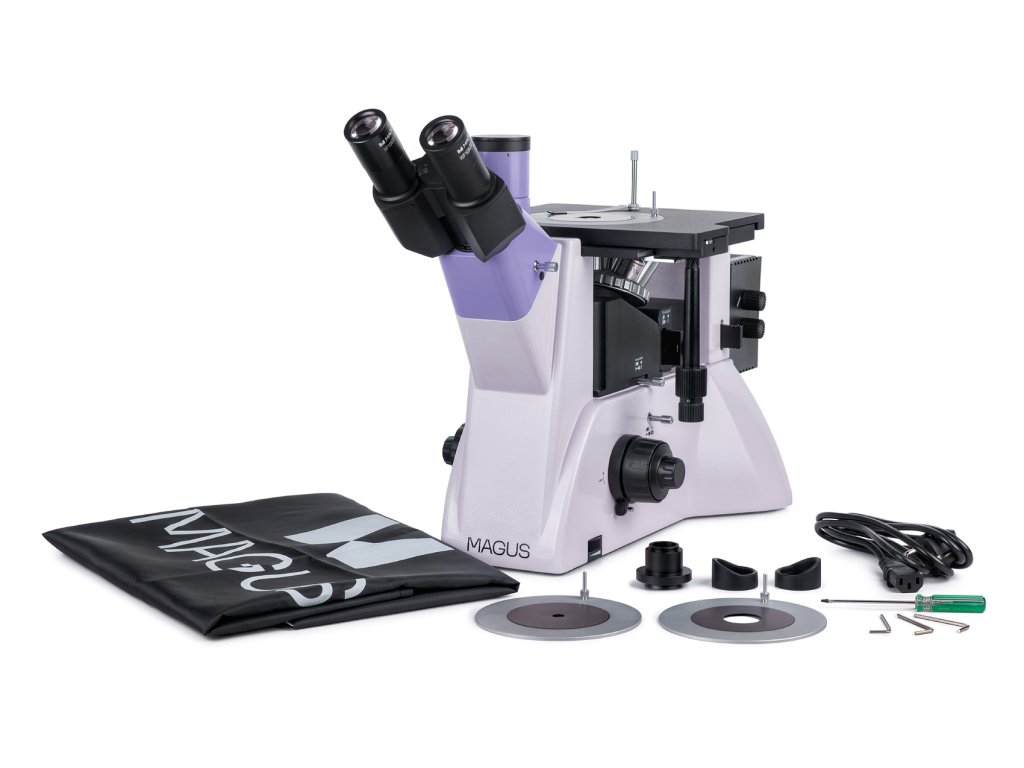

Obsah sady:

• Digitální fotoaparát MAGUS CBF30 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Osvětlovací soustava pro pozorování v odraženém světle s krytem
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Kalibrační sklíčko
