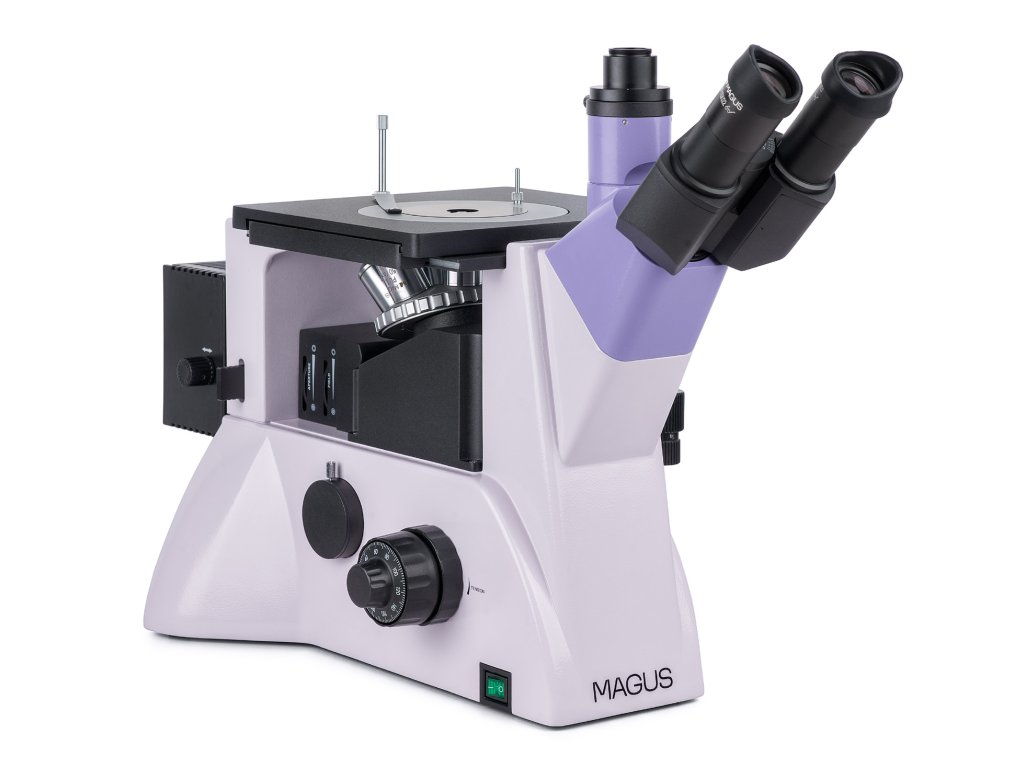

Metalurgický inverzní mikroskop MAGUS Metal V700

Kód: LK82902
Značka: MAGUS
89 990 Kč 74 371,90 Kč bez DPH
Skladem
Metalurgický inverzní mikroskop MAGUS Metal V700 Code2:158494

Detailní informace

Detailní popis produktu

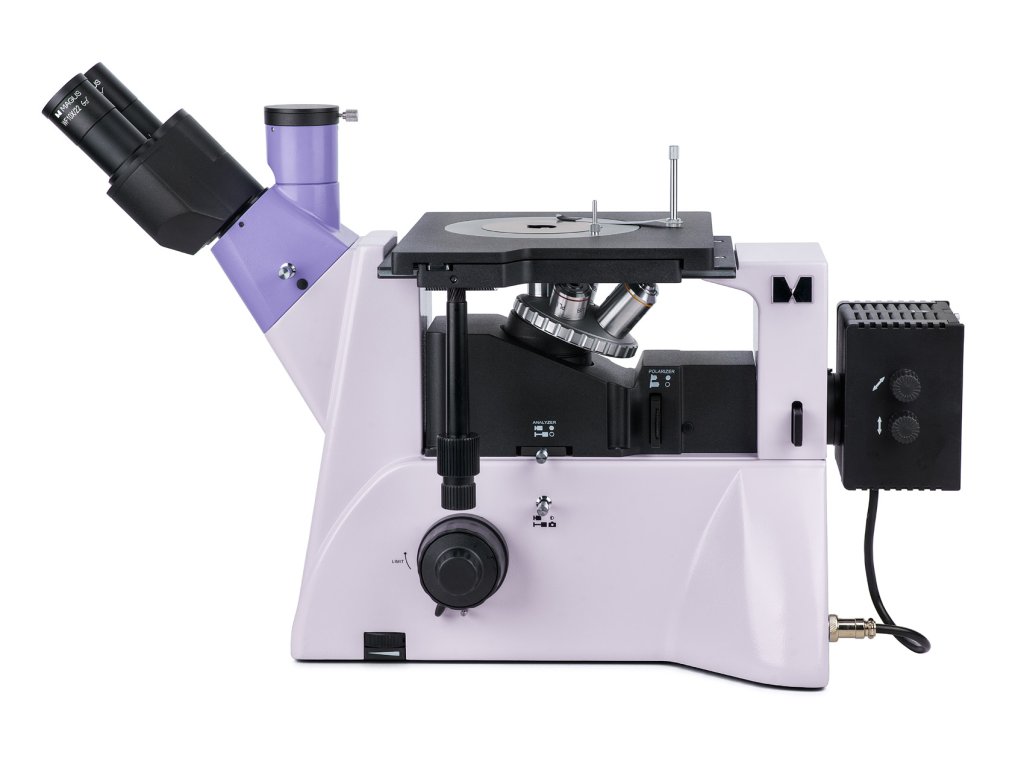

Metalurgický inverzní mikroskop MAGUS Metal V700 je vhodný ke studiu mikrostruktury kovů, slitin a polovodičů v odraženém světle. Na pracovním stolku lze uchytit vzorky do hmotnosti až 2 kg (pouze spodní povrch vzorku musí být rovný). Ostatní části vzorku není třeba opracovávat a mohou mít libovolný tvar. Mikroskop je určen pro pozorování ve světlém poli a v polarizovaném světle, má boční port pro fotoaparát a trinokulární tubus a je vhodný pro širokou škálu laboratorních a výrobních aplikací.

Optika

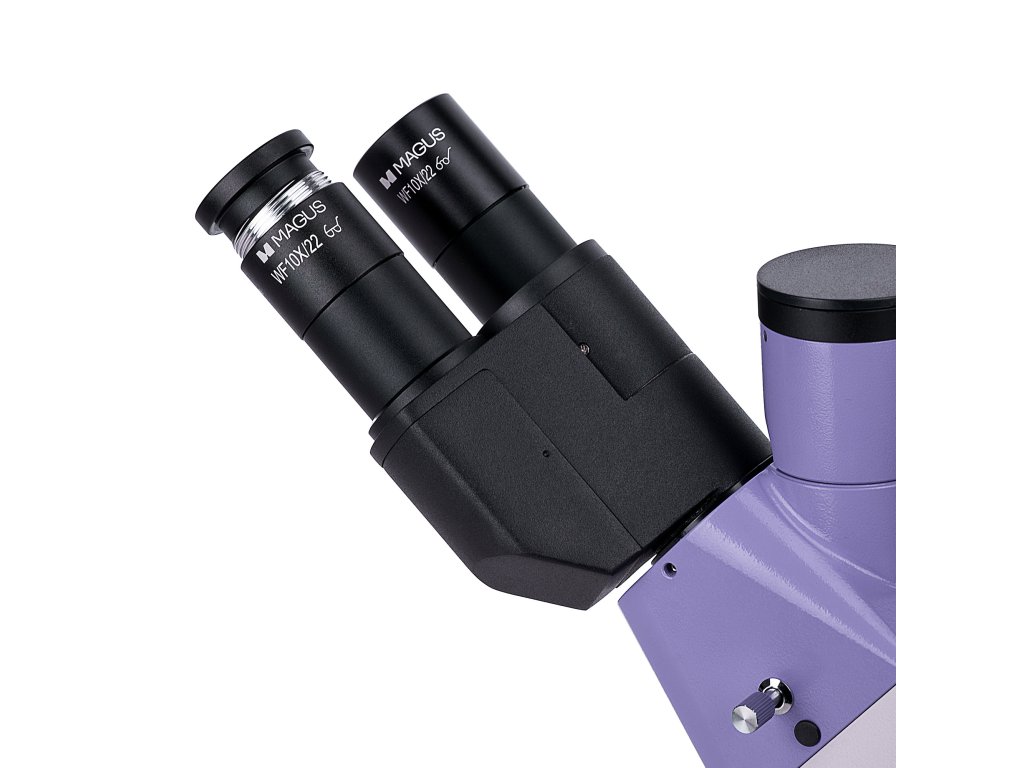

Mikroskop je vybaven trinokulární hlavou speciální konstrukce – polohu okulárů lze nastavit; k dispozici je možnost otáčení o 180°. Digitální fotoaparát je umístěn v bočním portu pro fotoaparát na těle mikroskopu a monitor je namontován v trinokulárním tubusu na hlavě mikroskopu. Rozdělení paprsku na těle – 100:0/0:100, na trinokulární hlavě 50:50 a 100:0.

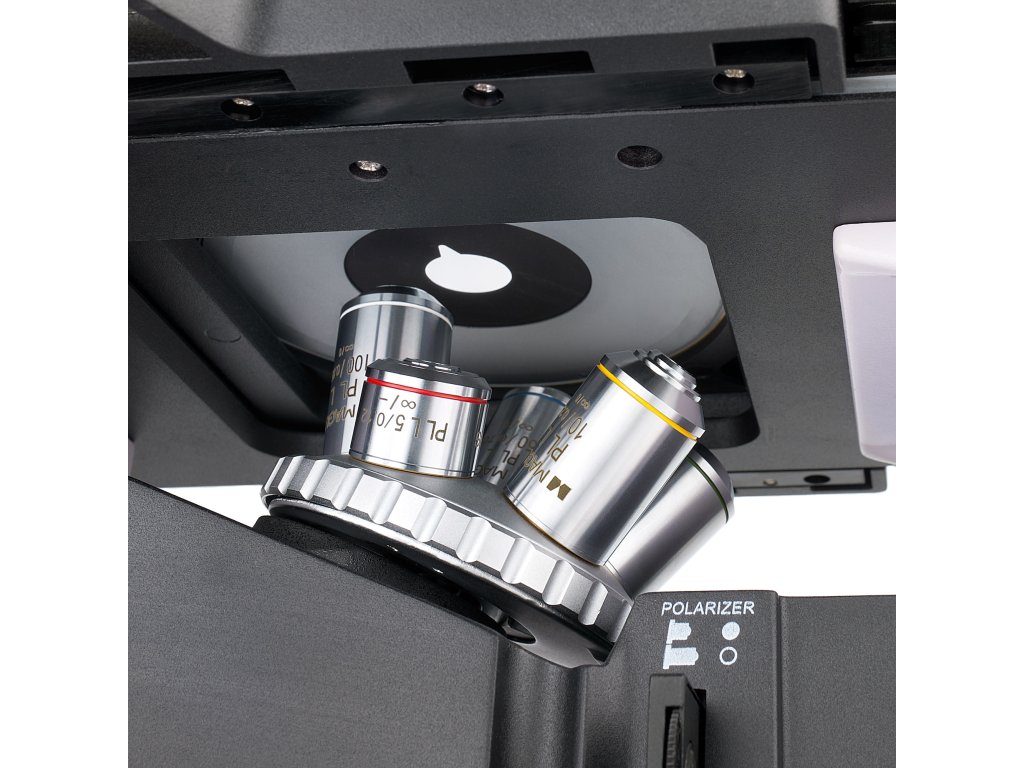

Revolverový nosič objektivů je umístěn pod zkoumaným vzorkem a má 5 slotů pro objektivy (všechny jsou součástí základní konfigurace). Všechny objektivy jsou achromatické s korekcí na nekonečno s dlouhou pracovní vzdáleností. Namísto některého z dodávaných objektivů lze namontovat další objektiv. V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 1000x.

Osvětlení

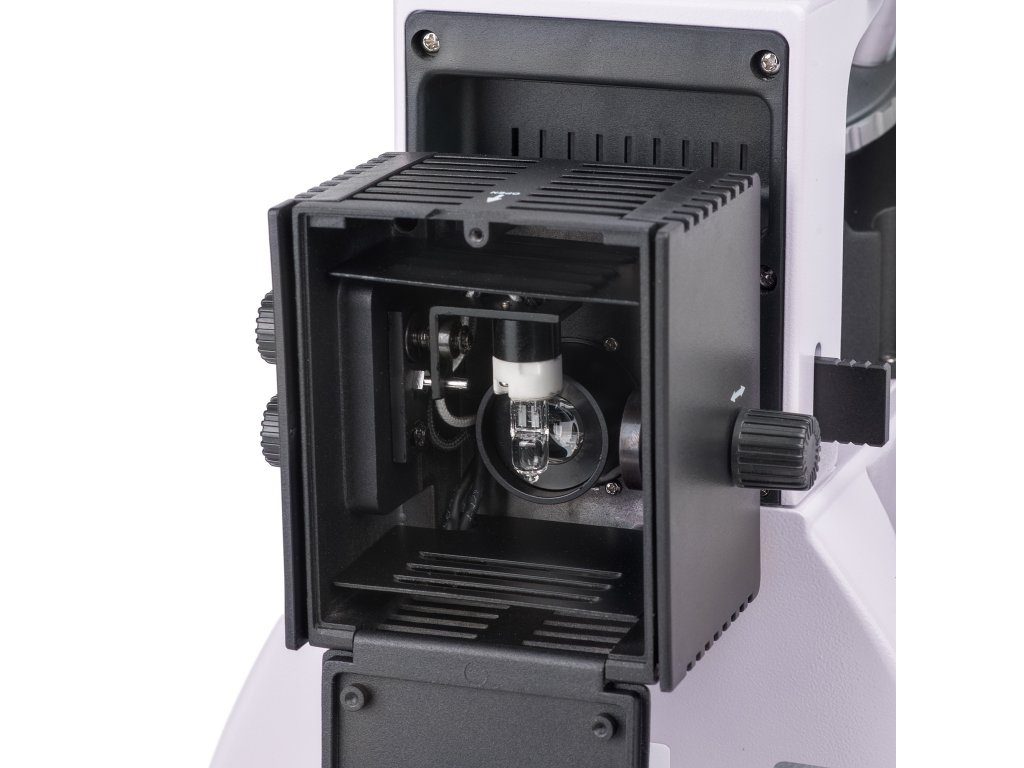

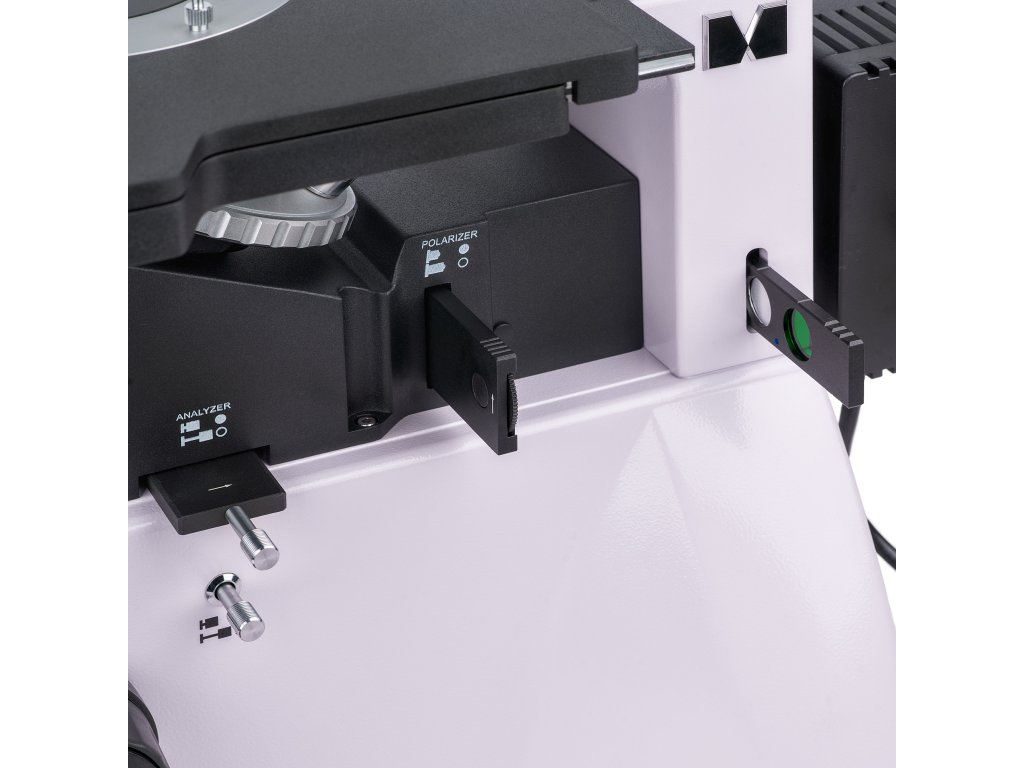

Osvětlovací soustava pro pozorování v odraženém světle má 30 W halogenovou žárovku s nastavitelným jasem. Osvětlovací těleso je napájeno ze střídavého zdroje. Poskytuje dostatečný jas pro pozorování se všemi přiloženými objektivy pomocí technik mikroskopie ve světlém poli nebo polarizační mikroskopie. K dispozici je možnost nastavení Köhlerova osvětlení a zdroj světla lze vystředit podél tří os. Pro změnu barevného podání v mikroskopické fotografii lze použít barevné filtry. K dispozici je polarizační zařízení – analyzátor a polarizátor – která jsou odnímatelná.

Pracovní stolek a zaostřovací mechanismus

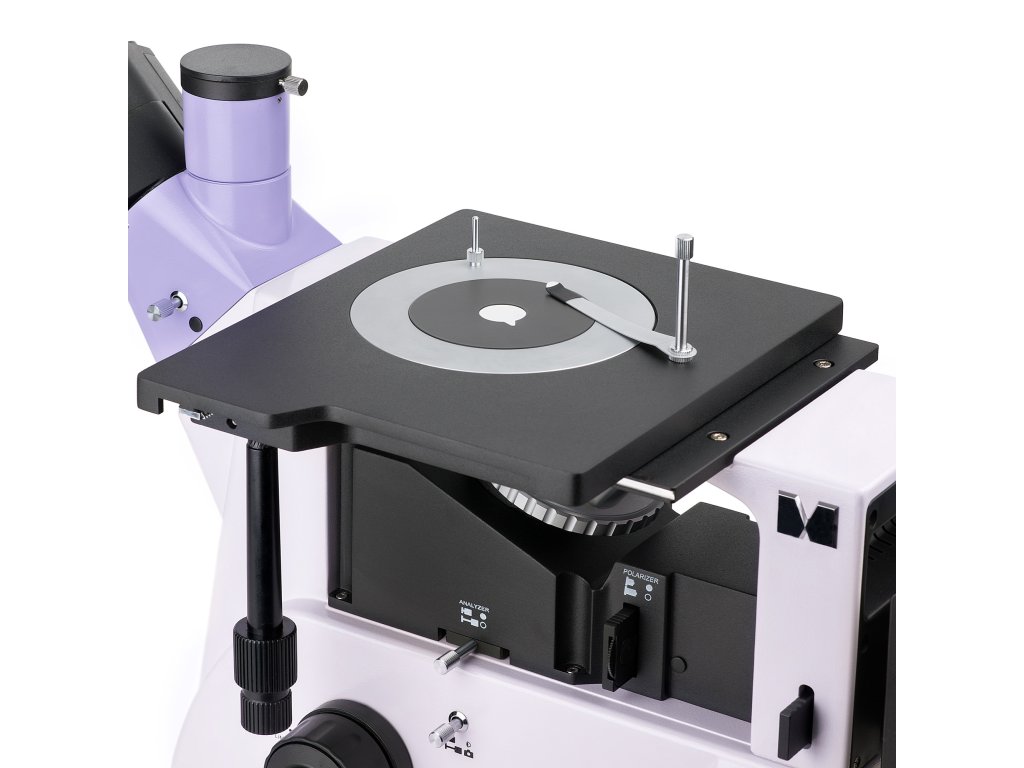

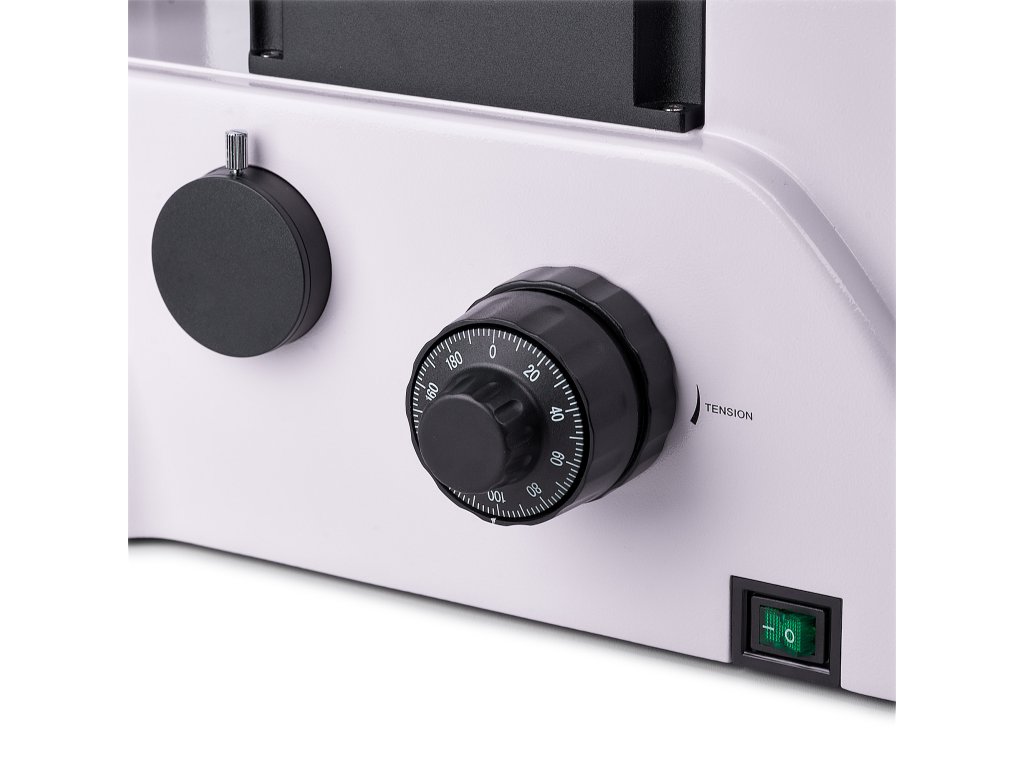

Kruhová deska pracovního stolku s otvorem o průměru 10 mm, 20 mm nebo 30 mm, která je vložena do stolku; vzorek se upevňuje pomocí držáku vzorku. Pracovní stolek je poměrně velký (242x200 mm) a pohybuje se spolu s připevněným vzorkem podél dvou os. Ostrost obrazu můžete nastavit pomocí knoflíků pro hrubé a jemné zaostření. Pomocí knoflíku můžete nastavit tuhost hrubého ostření a k dispozici je i aretační knoflík.

Příslušenství

Další příslušenství umožňuje využít mikroskop MAGUS Metal V700 na maximum. K dispozici jsou okuláry, rovinné achromatické objektivy s dlouhou pracovní vzdáleností, kalibrační sklíčka a digitální fotoaparáty.

Klíčové vlastnosti:

  • Studium velkých a těžkých vzorků pomocí mikroskopických technik ve světlém poli a polarizační mikroskopie; měla by se opracovat pouze jedna strana vzorku
  • Velký pracovní stolek, kruhové otočné desky stolku s otvory o průměru 10 mm, 20 mm a 30 mm
  • Trinokulární hlavu lze během instalace otočit o 180°
  • Dvě možnosti montáže digitálního fotoaparátu a monitoru: na trinokulární hlavu s rozdělením paprsků 50:50 a 100:0 nebo na tělo mikroskopu s rozdělením paprsků 100:0 nebo 0:100
  • Pozorování v odraženém světle, zdroj světla – 30 W halogenová žárovka s nastavitelným jasem
  • Nastavení Köhlerova osvětlení, odnímatelný analyzátor a polarizátor a zdroj světla, který lze vystředit
  • Velký výběr kompatibilního příslušenství pro rozšíření možností mikroskopu

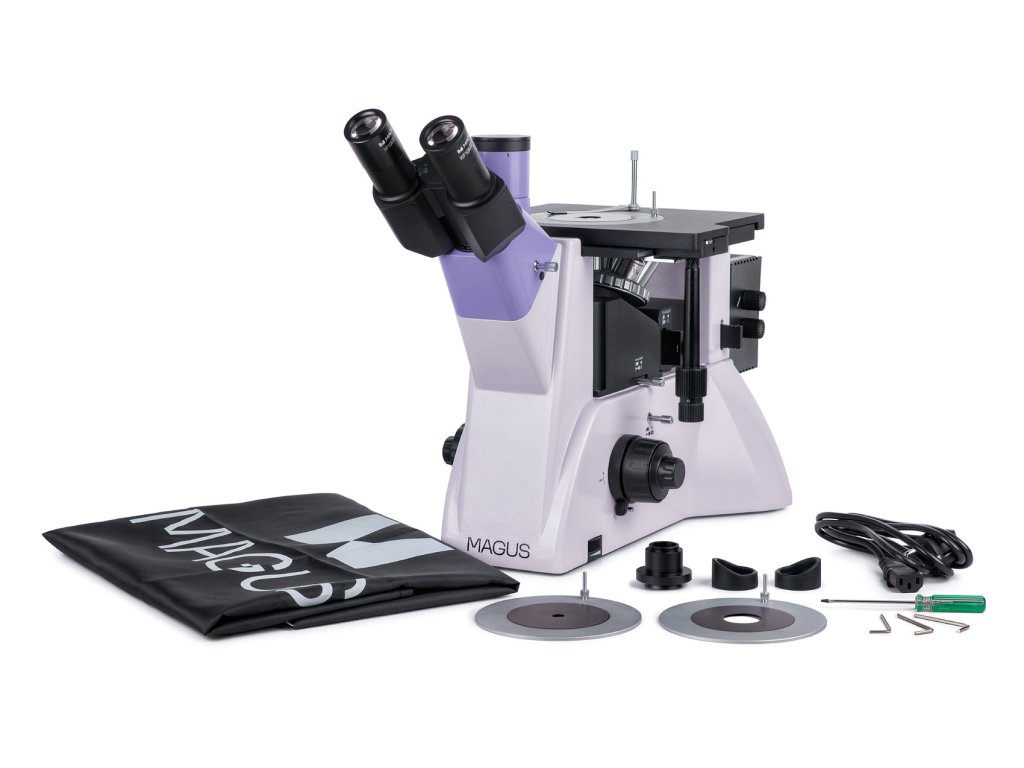

Obsah sady:

  • Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
  • Osvětlovací soustava pro pozorování v odraženém světle s krytem
  • Trinokulární hlava
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
  • Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
  • Adaptér typu C-mount 1x
  • Šestihranný klíč
  • Síťový napájecí kabel
  • Protiprachová krytka
  • Uživatelská příručka a záruční list

K dispozici na přání:

  • 10x/22 mm okulár se stupnicí
  • 12,5x/14 mm okulár (2 ks)
  • 15x/15 mm okulár (2 ks)
  • 20x/12 mm okulár (2 ks)
  • 25x/9 mm okulár (2 ks)
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm
  • Digitální fotoaparát
  • Kalibrační sklíčko
ZnačkaMAGUS
Záruka5 let
EAN5905555018447
Velikost balení (DxŠxV)49x34x68 cm
Přepravní hmotnost16.5 kg
Typsvětlo / optické, metalurgický
Hlavatrinokulární
HubiceSiedentopf, otočná o 180°
Úhel sklonu hlavy45°
Zvětšení, x50 — 1000
Rozsah zvětšeníod 800x do 1280x
Zvětšení, x (volitelné)50–1250/1500/2000/2500
Průměr tubusu okuláru v mm30
Okuláry10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9)
Objektivyrovinné achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (suchý); parfokální vzdálenost 45 mm (*volitelně: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80)
Revolverový nosičpro 5 objektivů
Pracovní vzdálenost, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)
Mezipupilární vzdálenost (IPD), mm48 — 75
Stolek, mm242x200
Zdvih stolku pomocí zaostřovacího mechanismu, mm30/30
Pracovní stolek, mmdvouosý mechanický, kruhová otočná deska stolku Ø130 mm s otvory o průměru Ø10 mm, Ø20 mm a Ø30 mm

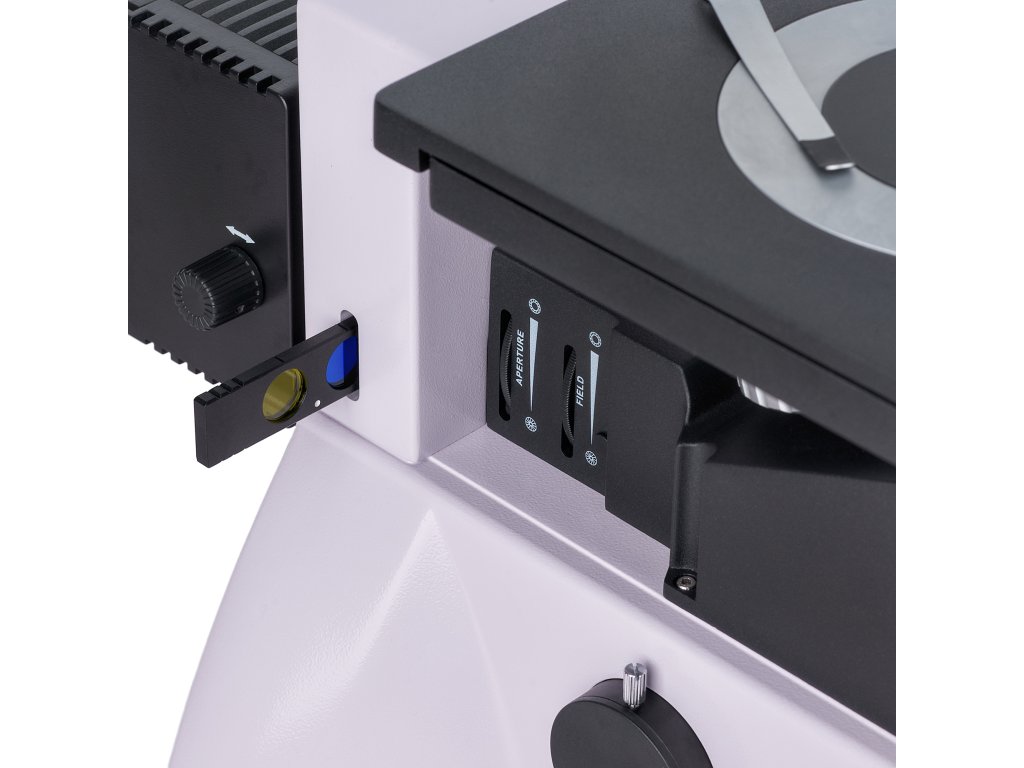

Clonavestavěná clona a pole
Zaostřeníkoaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm)
S osvětlenímhalogenové
Regulace jasuyes
Napájení220±22 V, 50 Hz, AC síť
Typ světelného zdroje12 V/30 W
Světelné filtryzelená, modrá, žlutá, matná
Teplotní rozsah fotoaparátu, °C5 — 35
Další vlastnostiodnímatelný analyzátor a polarizátor
Typ uživatelezkušení uživatelé, profesionálové
Úroveň obtížnosti montáže a instalacekomplikované
Možnosti použitímetalurgický
Umístění světelného zdrojespodní
Metody pozorovánísvětlé pole, polarizace
Pouzdro/kufřík/taška v saděprotiprachová ochrana
